DAGENS BILDER 2009-06-06

Test av en vertikalantenn för 20 meter. bestående av vanlig FK 1.5 kabel. 5.029 meter för radiator & radialer.
Ett jordankare från Biltema för att sätta fiskespöet i och som anslutning har jag använt mig av mitt egentillverkade dipolfäste för portabelkörning. SWR 1:1 med MFJ-945E. Jämnfört med dipolen så visar vertikalen 2 S-enheter bättre än dipolen. Har bara provat med 4 radialer, men skall testa med fler, helst 8-12 st radialer enligt KI4QFY - Andrew

Första kontakten gjordes med UN7MMM - Valery på 14 256 Khz med rapporten 58. Inte illa för antenn som står på backen!
Den kommer nog att följa med på någon portabelkörning i framtiden. Klicka på bilderna för att se mera detaljer.

73 de SM2TOS - Richard

DAGENS BILDER 2009-06-08

Bygget av bommen till 20 meters (tråd beamen) dvs Moxon antennen håller på att ta form.
Alla delar är från gamla TV-antenner jag fått av min pappa och ALU-lister som jag fått av SM2K.
Tusen tack för ALU-rören “Calle”. Allt verkar att gå som det skall. Det som fattas för närvarande är anslutnings boxen och Balunen, men det är på gång och kommer att göras klart till helgen. Sedan är det
då metspöna som inte heller är inköpta ännu. Men det är ingen brådska. Måste först fixa betong för att gjuta fundamentet för masten, samt mera maströr till masten som skall upp inom kort. Så håll ögonen
öppna på hemsidan för det kommer snart mera .......

73 de SM2TOS

DAGENS BILDER 2009-06-19

Bygget av Moxon antennen har fortskridit enligt plan. Lite bilder på baluntillverkning (RF-choke) och till sist bilder på den temporära uppsättning av antennen. En första test med en höjd av 4,5 meter ovan mark med hjälp av min mobila flaggstång gav ett imponerande resultat. Tog ut riggen, i detta fall min Kenwood TS-120 och MFJ-945 tuner. Använde först tunern till att stämma av antennen med gjorde upptäckten att tunern inte behövdes alls! Otroligt nog så var SWR 1:1 från 14,100 - 14,350 hela vägen!
Antennen var enligt beräkningarna avstämd för 14,200, och otroligt nog fungerade det hela perfekt.
Hade aldrig trott att jag skulle få sådana bra värden. Jag är mycket nöjd med resultatet.
Nå, hur väl fungerade då antennen? Jo, den fungerade utmärkt! Signalerna från andra stationer var enormt starka. De allra flesta låg på 59 - 59 ++, imponerande! Så på mottagnings sidan var det helt ok, men hur gick jag ut vid sändning då? Jag lyssnade runt på bandet efter stationer att få kontakt med.
Första kontakten var med IY4FGM, med rapporten 5,5. Hyfsat resultat i allafall. Uteffekten var 10 watt.
Kopplade därefter in min nyinköpta rig Yaesu FT-857, som jag köpt av “Sigge” SM2EJE.
Höjde upp effekten till från 10 watt till 30 watt. Tyckte det var lagom effekt att köra med.
Nu började det hända saker här! Station efter station avverkades i rask takt och med mycket bra resultat.
Fick 59 - 59++ i rapport från UT5FC, RV3OA, I0FKI, M0WGI, RD3ZV , mfl......

De flesta blev ganska imponerade av så bra signaler med 30 watt och Moxon antennen endast 4,5 meter ovan marknivå. Det skall bli intressant att se hur antennen fungerar när jag väl får upp den i masten på 12 meters höjd. Fast det blir nästa historia. Fundament skall gjutas och masten skall sättas ihop.
Så fortsättning följer på mina antennprojekt..........

73 de SM2TOS

DAGENS BILDER 2009-07-17

Bygget av min 20 meters Moxon och med det resultat antennen visade upp så gav detta med antennbygge
mersmak och naturligtvis måste man även ha en bra antenn för 15 meters bandet också, nu när det ser ut
att bli bra konditioner gäller det att vara beredd! Så med stor entusiasm och med erfarenhet av föregående
antenn så byggde jag ihop en ny Moxon för 15m. Kompisen Torbjörn, SM2ELN hade knåpat ihop en 2el för 15 meter som han hade satt upp på masten sin ute i hans stuga strax utanför Rosvik. Och då måste man ju bygga en så att vi kan köra mellan varandra. Sagt och gjort. Lite alu-rör från gamla TV-antenner kommer än en gång väl till pass. Ett återbesök hos ÖB för inköp av metspön a 5 meter x 4 st köptes in.
Nu måste de väl ändå börja undra varför jag köper så många spön....har köpt 14 metspön i olika längder, så de undrar väl vad jag håller på med ...hehehe....

Att få ihop en Moxon för 15 meter är inga problem. Efter 2,5 timma var antennen klar. Dock så blev det en lite annorlunda variant vad gäller ansluningspunkten. På 20 meters Moxon gjorde jag en “Ugly Balun” lindad runt ett PV-avloppsrör. Men denna gång tyckte SM2ELN att jag skulle testa att istället göra en DK7ZB-match istället. Sagt och gjort. Iväg till biltema för att köpa 75-ohm CAT kabel. 50 meter a 89:-.
Matchen tillverkades och det var faktiskt lite pilligare att göra denna än en “Ugly Balun”, men det gick.
Tester visade sig att den fungerar mycket bra. Faktiskt bättre SWR än “UB”, så nu har jag även tillverkat en DK7ZB-Match till 20 meters Moxon antennen som skall ersätta “UB” istället.

Vis av alla byggen och tester och tips från Tobbe , SM2ELN skall jag förstås bygga en till Moxon.
Denna gång för 10 meters bandet. Har alla grejorna liggandes på bordet just nu. Så snart hänger även en Moxon för 10 meter upp i luften.

73 de SM2TOS

DAGENS BILDER 2009-07-20

Äntligen så kommer man till skott med att få upp den “lilla” masten jag fått av min kompis SM2TOU, Henrik.
Den har varit en del av en toppsektion till en belysningsmast. Tyvärr så råkade Henrik ut för missöde vid uppsättning och masten slog ned i backen. Det som kunde räddas var toppsektionen som var “minst” skadad, dvs sned. Så jag fick ta hand om denna sektion för att kunna använda den. Trots att den är lite vriden, så går den utmärkt att använda. Med masten som är 5,20 lång och med lite maströr så skall man väl komma en ca 10 meter upp i alla fall. Bättre det än inget alls. Tyvärr så gick inte min lilla rotor att få in i fackverket, utan jag fick bygga en platta att ställa rotorn på och även tillverka stödlager(2 st) för att minsta belastningen på rotorn.
Bilderna visar rotormontage och stödlager gjorda av 20 mm Polysterenplatta med 38 mm hål för maströr.
Det hela skall montras högre upp på masten än vad bilderna visar. Men det är lättare att stå på marken och se till att allt fungerar som det skall och sedan flytta upp allt närmare toppen. Masten är för övrigt också fällbar förstås.
Förutom att den är förankrad i botten i en 175 KG tung betongpelare så skall den även “stagas” fast i bodan med 2 st 16mm gängad stång a 1 meter st. Kommer även att förse masten med vinch för att kunna fäll och hissa upp den enkelt. Antingen manuell vinch eller en El-vinch, jag får se.

Idag 21/7 har det bara vräkt ned, så det har inte varit tanke på att stå i hällregnet och skruva.Får fortsätta när det blir uppehåll. Förhoppningsvis skall det inte hålla i sig så länge. Så fortsättning följer.........

73 de SM2TOS

DAGENS BILDER 2009-07-25

Så äntligen kommer finalen på uppsättningen. En sista finjustering och tillverkning av sista stödlagret görs.
Ingen “jättemast” som sagt var, men den är bättre än ingenting, och jag hade ingen större lust med att stå och svaja uppe på taknocken för att få beamarna på plats. Så detta får duga tillsvidare. Totalhöjden är med maströren 9 meter. Fast 20 meters Moxon antennen hänger på 7,5 meter och 15 meters Moxon hänger på 8,5 meter.
Höjden på antennerna skall justeras ytterligare med ett till 3 metersrör, fast då måste jag ordna med stagningen av maströret. Men det kommer senare. Har gjort en enkel anordning för att med hjälp av en vinsch “tilta” masten.
Fast man bör vara 2 pers som hjälps åt med att ta ned den. Galvat stål väger mycket har jag märkt......
Fått hjälp av sonen Rasmus och frun Gitte med diverse lyft och justering. Gitte & Rasmus skötte rotorkontrollen för finjustering av riktningen på beamarna. Så nu till slut så är de i allafall uppe i luften och jag kan säga att de fungerar mycket bra. Fina signaler och en testkörning mot SM2ELN visade att trots att jag körde honom med “sidan” på beamen så fick jag 57 av honom. SA2APO gick ochså fint med 58-59, bägge på 20 meter.
Körde senare på kvällen LZ / IK3GES med rapporten 59+ och endast 10 watt ut! Kul.

Det sista som nu skall fixas är kabeldragningen av koaxkablar och elkabel till rotorn. Sedan är allt klart.
Tja....egentligen inte....man har ju fler projekt på gång förstås!!
Det blir 2 st Moxon till, en för 6M samt en för 10M.

Det var allt för stunden, men kika gärna in någon fler gång!

73 de SM2TOS

International Lighthouse/Lightship Weekend ( ILLW)

Masten med antenner är nu uppe och man har ägnat lite tid för att köra lite radio på 20/15 meter.
Det som skall byggas nu är beamar för 6 / 10 meters banden. De kommer att bli färdiga under veckan.

Har nu fått klartecken från VK2CE, Kevin Mulcahy att fyren i Jävre nu är godkänd som fyr för ILLW.
Fyren kallas Jaevre (Pitea) Skagsudde med nr: SE0042. Detta eftersom fyren en gång i tiden stått på Skagsudde
utanför Örnsköldsvik men sedemera flyttats till Piteå och Jävre.

Håller på att förbereda mig för detta evenemang med att gå igenom antennkablage och kontrollera vilka antenner jag skall ha med mig ut till Jävre. Mest troligt åker flaggstången med, och min INV. V antenn som jag använt under kommunjakten. Den har fungerat bra tidigare och kommer nog till användning. Tänkte även testa vertikalen för 20 meter när jag ändå är på gång. Jag kommer att vara aktiv på 80/40/20 &15 M från Jävrefyren under den 15-16 augusti, men kommer nog troligtvis att sitta bara en del av lördagen och större delen av söndagen ute vid Jävrefyren.

Så är det någon som är intreserad av att ha ett QSO från Jävrefyren så håll koll på webben vad som händer med
tider och frekvenser som jag kommer att köra på. Jag kommer att ha med mig PC och mobilt bredband för att uppdatera om vad som händer.

Kommer att göra ett QSL kort med bilder från Jävrefyren för den som vill ha ett QSL kort.
För dig som har Google Earth, här finns Jaevre (Pitea) Skagsudde fyren. Har du inte Google Earth kan jag rekomendera att installerat detta förnämliga kartprogram!

73 de SM2TOS

DAGENS BILDER 2009-07-31

Misslyckad aktiverig på Vitberget 2009-09-13

Söndagen bjöd på vackert väder och tanken var att göra en liten expedition till Vitberget i Älvsbyn eller Jokkmokk, vilket man nu vill, eftersom kommungränsen skär rakt genom mitten på berget. Väl framme så var det en riktigt tuff vandring upp till toppen. Utan min GPS, Garmin Etrax Legend med topografisk karta hade det varit tufft att finna vägen till toppen. den sk “naturstigen” kunde man bara se en antydan av i allt snår och ris. Det var inte någon större stig det var frågan om. Och vi tappade faktiskt “stigen” flertalet ggr på väg upp men med hjälp av GPS:en så gick det bra till slut. Väl framme så hittade vi raststugan på toppen. I raststugan fanns bord, stolar, sittbänkar och en lite gjutjärnskamin att elda i och ett utrymme välfyllt med ved. Vi fikade och packade fram utrustningen. Portabelmasten restes och dipolen hängdes upp, koaxkabeln gick fint att dra in genom fönstret, så det var perfekt, här “skulle” köras radio!

Radion sattes upp och min LDG autotuner kopplades in, nu fattades bara strömkabeln........men var är den?
VAR ÄR STRÖMKABELN!!! Panik! Febrilt letande i ryggsäck och väskor.....NEJ! Det kan inte vara sant!
Kabeln är inte med! Vad i hela h........ (ni kan säkert förstå att här drogs hela förrådet av svordomar på ett bräde!)

Det vara bara att konstatera att kabeln låg kvar hemma, kvar i nätaggregatet! Tja, vad gör man...?
Det vara bara att bita ihop och inse att något radiokörande skulle det inte bli, varken kommunjakten eller SOTA.

Men det är väl av sådana här händelser man inser vikten av att ha en CHECKLISTA på saker man skall ha med sig och även se till att de kommer med i packningen.

Men man får väl se positivt på saken. Vi fick motion, naturupplevelser, ont i fötterna och ömma ryggar, men vi hade trevligt ute i skogen far & son. Måste faktiskt berömma sonen för prestationen att ta sig upp och ned för berget.
Det var ingen lätt vandring för en nio-åring i den terrängen, men han kämpade och hade en “bra” historia att berätta
för kompisarna på skolan dagen efter.

När man i efterhand tänker efter, kan datumet ha spelat en roll i sammanhanget? Kan verkligen 13 vara ett oturs nummer oavsett vilken dag det är i veckan och inte bara “fredagar” den 13:e, vem vet.........

73 de SM2TOS

DAGENS BILDER 2009-09-13

På toppen och vid stugan.
Efter att ha insett att någon radiokörning skulle det inte bli frågan om så var det bara att packa ihop antennen och se glad ut.

Inte direkt den modernaste stugan, men fullt fungerande och man är skyddad från väder och vind.
Om man vill kan man övernatta i stugan. En liten fin kamin finns i stugan och ved var det gott om.

Rasmus uppe vid toppen. Pappa, “nu orkar jag inte ett steg till!”. Otroligt duktigt gjort, han kämpade väl. Efteråt tyckte han ändå att det varit intressant. “vad mycket det finns att se i skogen” och “tror du det finns björnar här, pappa” var några av kommentarerna.

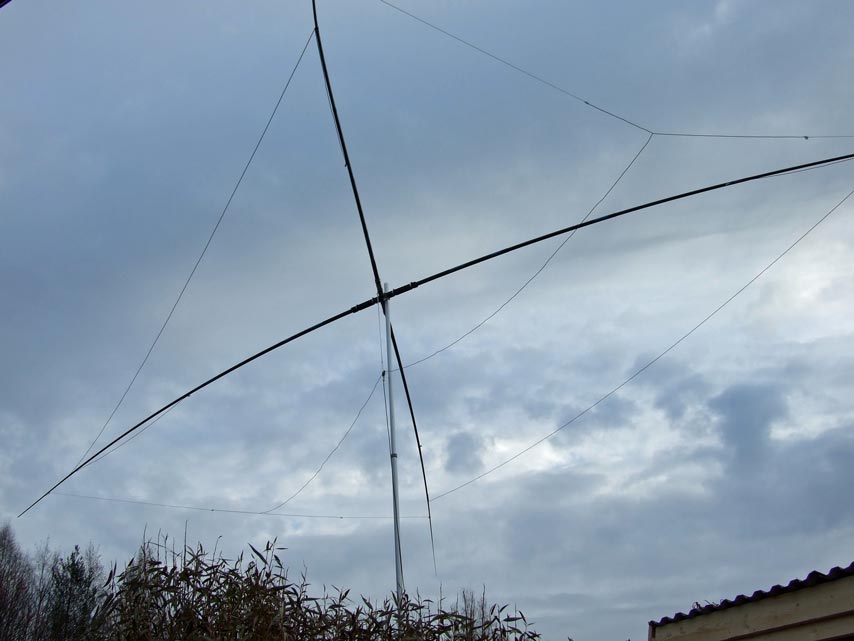

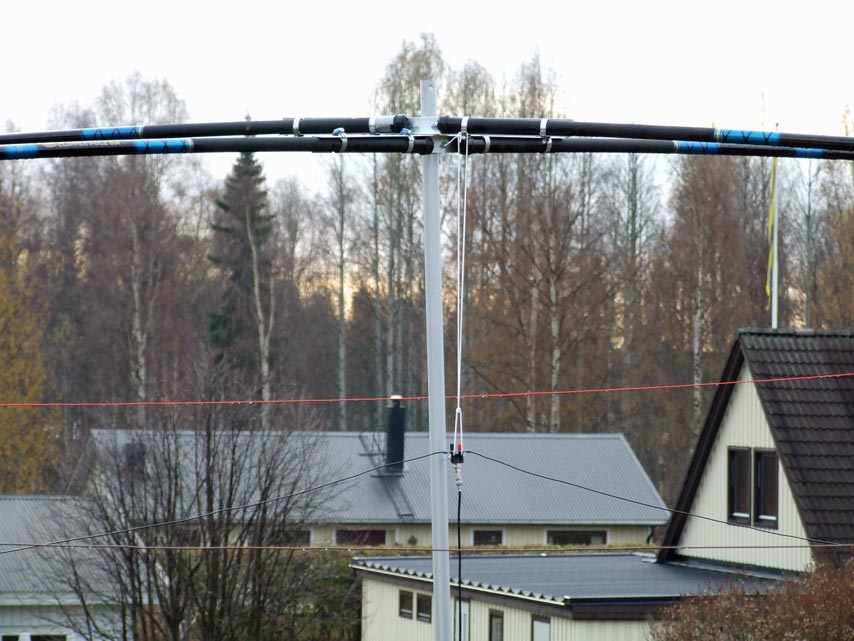

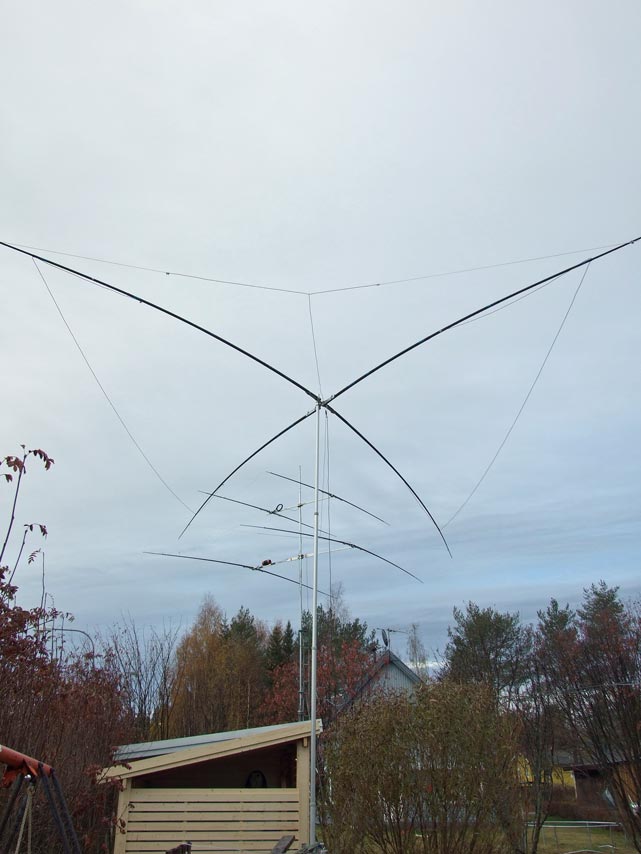

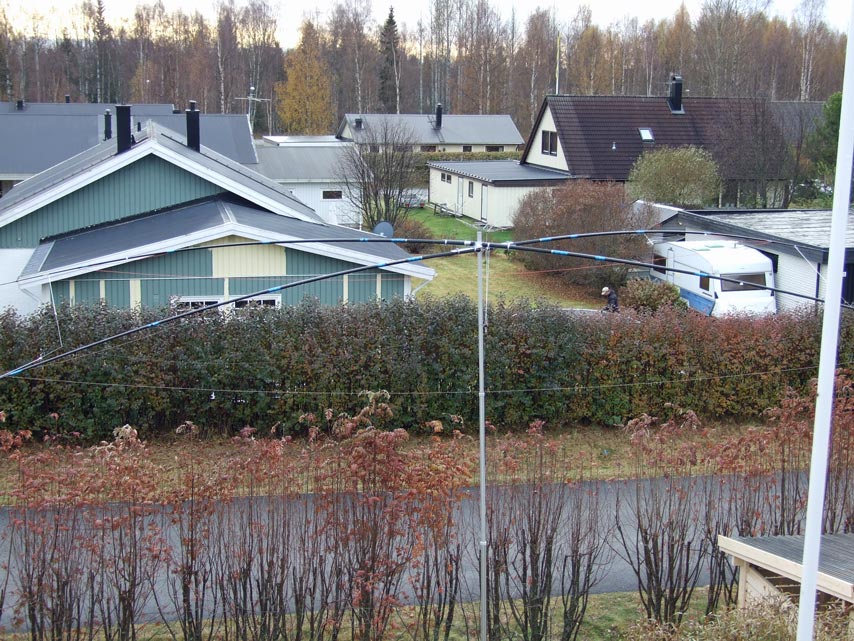

MH-Antenn projekt

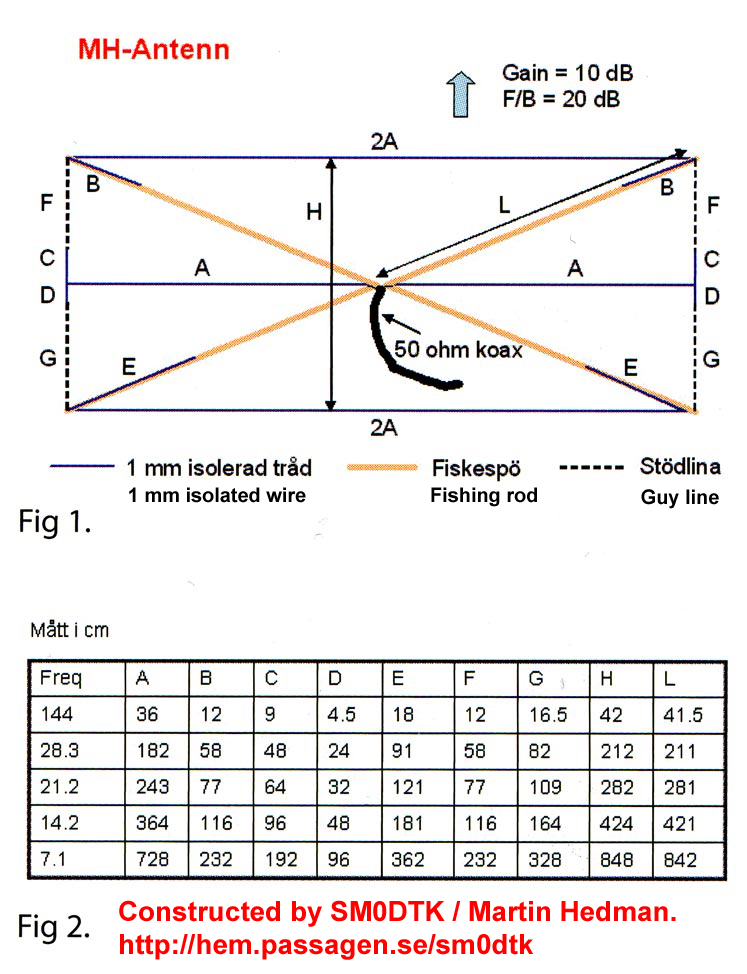

Så blev det äntligen dags att testa SM0DTK / Martin Hedmans antenn, MH-antennen som finns beskriven i
QTC nr:6 2009. Hade hört talas om denna antenn i andra sammanhang tidigare, men hade inte riktigt kläm på konstruktionen eftersom jag inte hittat den på nätet, så jag blev glatt överraskad när Martin hade skickat in en fin artiklen där han beskriver MH-antennen. Tack för artikeln, Martin! (den finns även på Martins hemsida). Och ni som känner mig vet att jag är intresserad av att bygga antenner av olika slag, så länge de passar och ryms på tomten här hemma....ha ha ha. Så det var bara att tänka ut hur den skulle sättas ihop. Och enklast var att nyttja det man redan hade hemma förstås. Fyra st metspön a sex meter från tidigare konstruktioner kom väl till pass.Lite inköp dock från Chlasolson och Biltema gjorde hela konstruktionen komplett. Lite skruvande med slangklammer och rörklammer samt lite sågande i ALU-.profil blev till slut den antenn ni ser på bilderna.

Eftersom jag hade tänkt att även nyttja metspöna till andra antenn byggen så får detta bli en version som man lätt plockar isär och snabbt kan sätta ihop igen, ex.vis för “fieldday” bruk. Så med lite eltejp för att markera var allt skall sitta så har man nu en utomordentlig tre elements beam för 20 meter med fina data. Olika färger på driv/director/reflector element gör att man inte behöver fundera på vad som är vad vid ihopsättning, vilket kan vara praktiskt!

Funktionen då? Jodå, den fungerar utmärkt! SWR är helt ok om man följer måtten i Martins tabell från QTC.
Med en höjd på 6,5 meter som utgjordes av min portabla flaggstång så kunde jag konstatera fina SWR förhållanden. följer man måtten i tidningen som jag gjorde så fick jag följande SWR värden: (Frekvens/SWR)

14.070 - 1,5
14,100 - 1,5
14,150 - 1,3
14,200 - 1,2
14,250 - 1,2
14,300 - 1,1
14,350 - 1,1

Så hur fungerade då antennen i QSO? Efter att ha svarat på ett CQ från GB6HS (JOTA station) i England så fick jag rapporten 57-59 med viss QSB. Och då körde jag med FT-857:an och endast 5W. Jerry blev lika imponerad som jag över antennens funktion. Han trodde jag körde med betydligt högre effekt. Så det är ju ett bra betyg! Rattade över bandet och körde en Italienare med också 5watt, han blev mycket imponerad med så goda signaler och med den lilla effekt jag körde med, det var kul. Så man kan lungt konstatera att Martins antenn “sparkar som en häst, och är bred som en ladugårsdörr!” Så nu återstår bara att bygga en rejäl MH-antenn för fast installation. Efter brevväxling med Martin så tror jag att tråden jag har och “hänget” på trådarna påverkar SWR. Enligt Martin skall det gå att få 1:1 på hela 20 metersbandet. Så detta skall undersökas noga, och justeras till.

73 de SM2TOS
